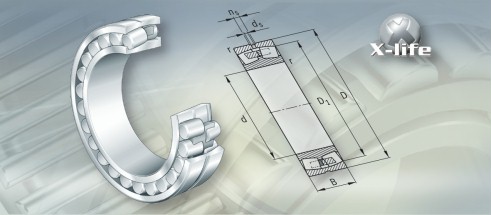

调心滚子轴承


FAG调心滚子轴承是为适应重载荷场合要求而设计的。他们具有两列对称布置的球面滚子,滚子在外圈内球面滚道里可以自由调位,这样可以对轴变形和轴承座的不对中误差进行补偿。FAG调心滚子轴承中滚子的数量,长度和直径都是机构所允许的最大值。滚子和滚道之间的密切接触保证了均匀的应力分布,使轴承具有高承载能力。在对于苛刻的工作条件,如受震动的场合,FAG可以提供窄尺寸公差和加大径向游隙的FAG调心滚子轴承,这些轴承由后缀T41A表示。

FAG调心滚子轴承基本类型

  大部分外径320mm以下的FAG调心滚子轴承为结构增强型E系列轴承。与其他轴承不同的是这些轴承内圈上没有中挡边,因此它们的滚子更长。这样E系列FAG调心滚子轴承的额定载荷明显比其他普通调心滚子轴承大。FAG调心滚子轴承有圆柱型孔或圆锥型孔,圆锥孔的调心滚子轴承通过紧定套或腿卸套安装到轴上。

FAG调心滚子轴承对中

  在正常工作环境下内圈旋转的调心滚子轴承能通过绕中心位置摆动而补偿对中误差达0.5°。若载荷较小则在结构条件下摆动角可达2°。外圈转动或内圈摆动时,自动对中能力要有降低。

FAG调心滚子轴承轴承游隙

  基本类型的FAG调心滚子轴承采用普通组游隙。为适应不同工作环境和安装要求,FAG也提供大游隙调心滚子轴承。后缀C3表示大于普通级的游隙组后缀C4表示径向游隙大于C3。

FAG调心滚子轴承润滑油槽,润滑油孔

  为方便润滑,FAG调心滚子轴承(除213系列外)的外圈上圆周方向有一个润滑油槽和三个润滑油孔。外径小于320mm的这类轴承加后缀S表示。222E系列和223E系列的同样尺寸轴承不受此限制。

FAG调心滚子轴承保持架

  不带保持架后缀的222E和223E系列FAG调心滚子轴承采用冲压钢板保持架,两个架由外圈里边的一个引导环分开。所有保持架的表面处理都适用于基本设计的223E系列及按说明T41A设计的轴承。其它E系列轴承采用玻璃纤维增强型聚酰胺66保持架(后缀TVPB)或机加工黄铜实体保持架(后缀M)。内圈带整体中心挡边的调心滚子轴承带有机加工黄铜实体保持或冲压黄铜保持架。使用冲压钢板保持架的轴承没有表示保持架的后缀。后缀为MB的保持架为内圈引导。外圈引导的黄铜实体保持架(MA)主要用于符合T41A要求的专用调心滚子轴承(外径>320mm)。采用金属保持架的轴承工作温度可以达到200℃。玻璃纤维增强型聚酰胺66保持架的允许持续工作温度为120℃。若轴承用润滑油则润滑油中的添加剂会降低保持架的使用寿命另外老化的油在高温下也会对保持架寿命有不良影响因此必须注意换油周期。
